Mátrixdiagramok 5. rész
Közzététel szerző Fodor Tamás itt döntéshozatal · Kedd 21 Ápr 2026 · 2:00
Tags: mátrixdiagram, menedzsment, eszköz
Tags: mátrixdiagram, menedzsment, eszköz
A mátrixdiagram elkészítésének 6 lépése
1. lépés
El kell dönteni, hogy milyen célból készül a diagram. Ehhez tudni kell, hogy milyen csoportok között, milyen kapcsolatokat vizsgálunk.
2. lépés
Ha teammunkában történik a mátrixdiagram készítése, ki kell jelölni a teamtagokat. Ennek során a vizsgálandó témákhoz jól értő munkatársakra van szükség.
Ha a mátrixdiagram készítése egyénileg történik, ez a lépés kimarad.
3. lépés
A vizsgálandó csoportok számától függően ki kell választani a mátrix típusát.
4. lépés
Meg kell határozni az egyes csoportok elemeit, mindegyikről készüljön egy lista.
Az egyes csoportok elemeinek meghatározásánál Fa diagram is használható. Ez akkor javasolt, ha a csoport nagyon összetett, kibontás bonyolult. Ennek elvét mutatja az alábbi ábra. Konkrét példát mutat a 48. ábra.
Az egyes csoportok elemeinek meghatározásánál Fa diagram is használható. Ez akkor javasolt, ha a csoport nagyon összetett, kibontás bonyolult. Ennek elvét mutatja az alábbi ábra. Konkrét példát mutat a 48. ábra.
Fa diagram használata a csoport elemeinek meghatározásánál
5. lépés
Rajzoljuk fel az üres diagramot, vagy készítsünk erre egy Excel vagy Google Sheet táblázatot. Írjuk be a csoportok listáit. Határozzuk meg a szimbólumokat.
Maximum 4 szimbólumot célszerű használni a csoportok elemei közötti kapcsolatok jelölésére. Ezek a szimbólumok tetszőlegesek lehetnek. A szimbólumokhoz rendelt értékek 1 és 9 között legyenek. Gyakran használt értékek: 1, 3, 9 vagy1, 3, 5. A szimbólumok helyett közvetlenül a számok is használhatók. Gyakran használják a világos és sötét körökbe írt számokat:
①③⑤, ❶❺❾

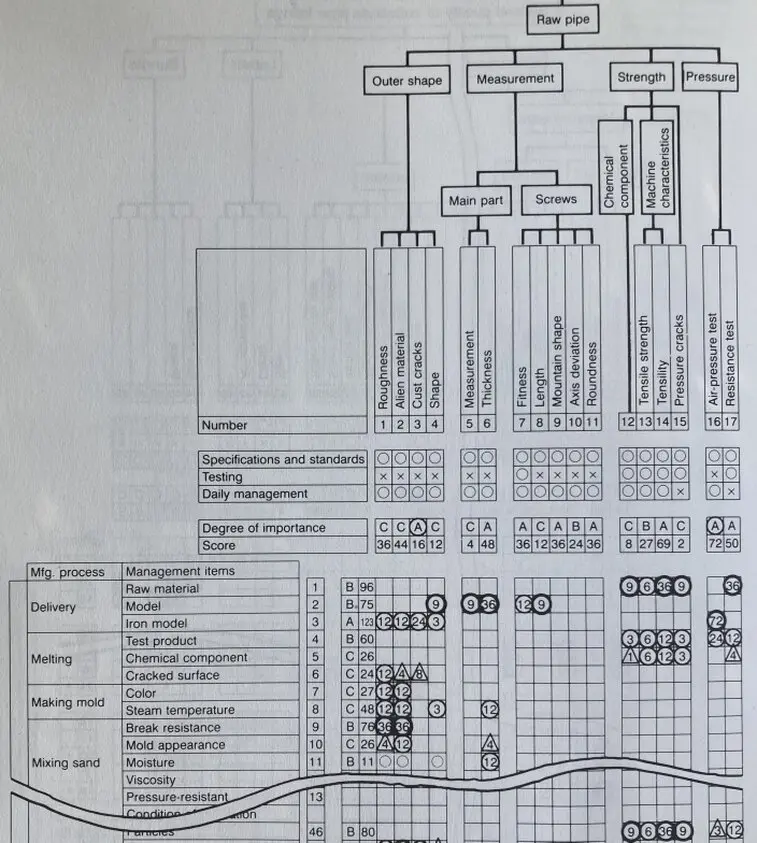

Az alábbi ábra jó példa arra, hogy a cél érdekében a mátrixdiagramot további sorokkal, információkkal, szimbólumokkal láthatjuk el.
Egy bonyolult mátrixdiagram
Teammunkában határozzuk meg a kapcsolatokat. Mindenki véleményét hallgassuk meg és próbáljunk konszenzust elérni.
6. lépés
A kapcsolatok alapján vonjuk le a következtetéseket. Ezek meghatározása legyen tényszerű és egyértelmű, hiszen ezek lesznek a fejlesztések kiinduló pontjai.
Az előző részek
Mátrix diagram Excel sablonok
Webshopmban fizetős és ingyenes Excel sablonokat kínálok valamennyi mátrixdiagramhoz.
A fizetős sablonoknál a kapcsolat erősségét mutató szimbólumok legördülő listából választhatók, megkönnyítve ezzel a táblázat kitöltését.
