Mátrixdiagramok 3.rész

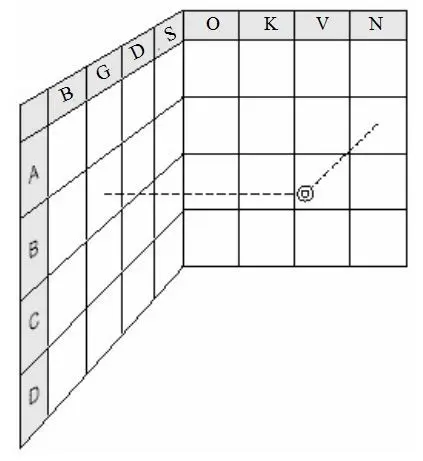

A mátrix 3 dimenziós, a C betű az angol Cube szóból ered. Nehéz megrajzolni, ezért ritkán használják.

Ezen az ábrán a T-formájú mátrix példáját ábrázoljuk. A C-mátrix azt mutatja, hogy a Győrben (G) gyártott B modellt a Nagyvevő Zrt. (N) vásárolja.

Az X formájú mátrixdiagram egy további dimenzióval kiegészített T formájú diagramból jön létre. Olyan, mint egy X-Y koordináta-rendszer, amelynek Y tengelyén helyezkedik el az A és C csoport, az Y tengelyén pedig a B és D. A tengelyeken elhelyezkedő csoportok között nem vizsgálható kapcsolat.

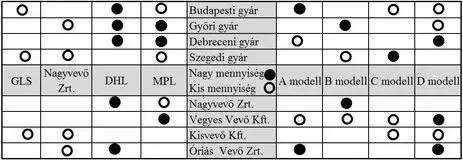

Az alábbi ábra kiterjeszti a T-formájú mátrix példát egy X-formájúra a fuvarozóval és kapcsolódásaival a gyártási helyekkel és vevőkkel. A mátrix vízszintes tengelyeinek nincs kapcsolata egymással. Így a termékek kapcsolódnak a gyártó helyekhez és a vevőkhöz, de nem kapcsolódnak a fuvarozókhoz.

Egy X-formájú mátrixban nagyon sok információt tartalmaz. Ezek közül az egyik, hogy a Kisvevő Kft-t, kis volumennel, csak a GLS és a Nagyvevő Zrt. szolgálja ki. A Kisvevő Kft. nem vásárol sokat, de a Vegyes Vevő Kft.-vel együtt a C modellt is vásárolja. A D modell 3 helyen készül, míg a többi két helyen.

Ebben a formában jelenik meg a stratégia lebontásához használt Hoshin Kanri X mátrix, amelyben a 4 csoport pl. a következő lehet: stratégiai célok, éves célok, fejlesztési feladatok, prioritások.

A tető-formájú mátrixot általában L- és T-formájú mátrixokkal együtt használják, az egy csoportba tartozó tételek egymáshoz való viszonyának bemutatása céljából. A leggyakrabban a QFD-ben, az un. „Minőség házában” alkalmazzák, ahol ez a ház tetejét alkotja.

Az alábbi ábra a vevői igények egymás közötti kapcsolatát mutatja. Például erős a kapcsolat a szín és a fém nyomelemek között, míg a viszkozitásnak nincs viszonya a többivel.
