Mi a mátrixdiagram?
A "7 új eszköz" egyike, amely két vagy több elemkészlet közötti relációkat mutatja. Minden kereszteződés cellájában egy kapcsolat vagy hiányzik, vagy jelen van (melyet pl. egy „X”, "+" vagy más szimbólummal jelezhetünk, beírva az a kereszteződés cellájába), így információt ad a kapcsolatról. Három jel használata esetén (pl. ●: erős, Ꙩ: közepes. O: gyenge) a reláció erőssége is feltüntethető. A mátrixdiagram lehetővé teszi viszonylag összetett helyzetek elemzését a dolgok közötti kölcsönhatások és függőségek feltárásával. Hét különböző alakú mátrixdiagram van: L, T, Y, X, C, és tető alakú, attól függően, hogy hány csoportot kell összehasonlítani. Speciális diagram a QFD (Minőség háza) és a Hoshin Kanri X mátrix.
L formájú mátrixdiagram
Ez a legalapvetőbb és legáltalánosabb mátrix forma. Két dimenzióban elhelyezett adatok közötti viszonyt vizsgál. Kitűnően használható pl. a célok és a célok elérése eszközeinek összekapcsolására, vagy ok-okozatok közötti kapcsolatok vizsgálatára. Az összefüggések erőssége különböző szimbólumokkal jelölhetők. Például: erős - Ꚛ, közepes - Ꙩ, gyenge - ○.
T alakzatú mátrix
Ez egy vízszintes irányba, balra elforgatott „T” forma, ahol a az A csoport elemei vízszintesen helyezkednek el, a B és C csoportoké pedig függőlegesen felül és alul. Az A csoport elemeinek összefüggései vizsgálhatók a B és C elemeivel.
Ez a diagram jól alkalmazható rendkívüli események (pl. hibák) okainak feltárására a folyamatok műveleteiben. Ilyen vizsgálatoknál az A csoportban helyezkednek el az okok, a B-ben a folyamatok műveletei és a C-ben a rendkívüli események.
X típusú diagram
Az X típusú mátrixdiagram egy további dimenzióval egészíti ki a T formájú diagramot. Olyan mint egy X-Y koordináta-rendszer, amelynek Y tengelyén helyezkedik el az A és C csoport, az Y tengelyén pedig a B és D. A tengelyeken elhelyezkedő csoportok között nem vizsgálható kapcsolat.

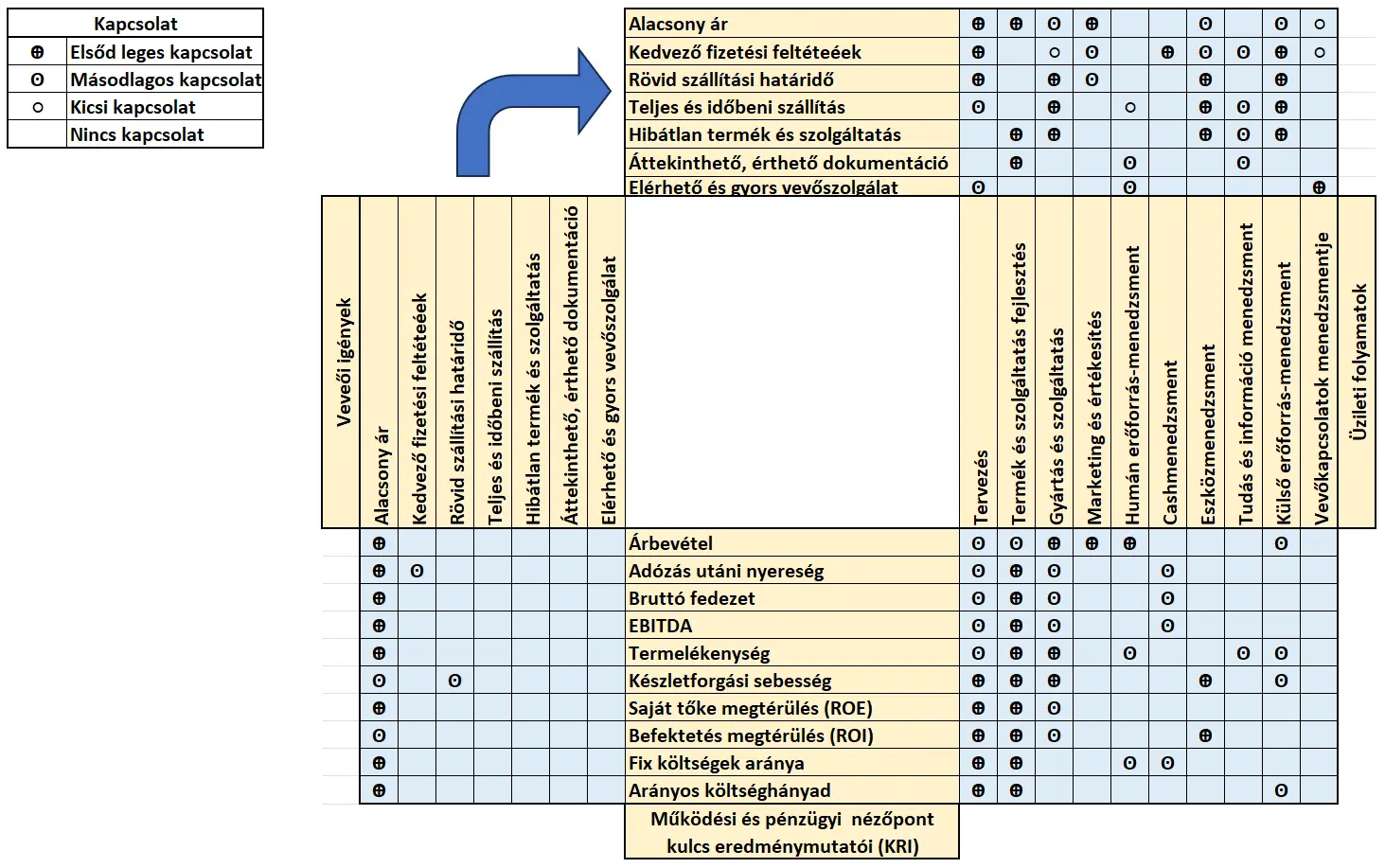

Y idomú mátrix-diagram
Három csoport elemei közötti relációk bemutatására alkalmas. Nehéz megrajzolni, ezért a kínált sablon egy elforgatással oldja meg a 3. dimenzió kapcsolását a másodikkal.
Tető
A tető-formájú mátrixot általában L- és T-formájú mátrixokkal együtt használják, az egy csoportba tartozó tételek egymáshoz való relációjának bemutatása céljából. A leggyakrabban a QFD-ben, az un. „Minőség házának” tetejeként alkalmazzák..
Specifikáció | ||||
Forma | A csoport | B csoport | C csoport | D csoport |
L | 10 | 13 | - | - |
T | 13 | 10 | 10 | - |
X | 10 | 10 | 10 | 10 |
Y | 10 | 10 | 10 | - |
Tető | 15 | - | - | - |
Legördülő lista a kapcsolaterősség kiválasztásához | ||||
Könyv a mátrixdiagramokról
Mátrixdiagramok a menedzsment gyakorlatban címmel írtam egy könyvet, amely digitális és nyomtatott változatban is megjelent.
Írásom és az összes mátrix megkapható csomagban.
Próbaverzió
Töltse le a próbaverziót, amelyben minden fajta diagram megtalálható, azonban azonban nincsenek legördülő listák a kapcsolat erősségének kiválasztásához..
